集中控制型防爆消防应急照明灯

　　集中电源集中控制型防爆消防应急照明灯具通常有2种工作状态：正常，应急。具有故障检测功能，故障信息通过总线上传到应急照明分配电装置，应急照明分配电装置再上传到应急照明控制器。照明灯采用电子编码方式。受应急照明控制器的控制可使照明灯改变工作状态。照明灯的光源故障、通讯故障等可在应急照明控制器上显示。

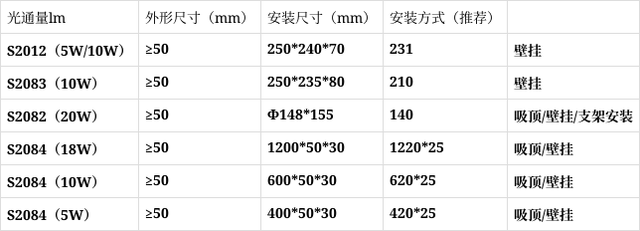

　　总线电压：DC24V或DC36V，允许范围： DC21V～DC36V

　　执行标准：GB 17945-2010一、结构特征与工作原理

　　l1.照明灯外形示意图。

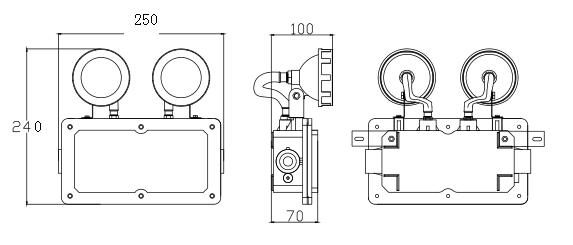

　　图1S2012外形示意图

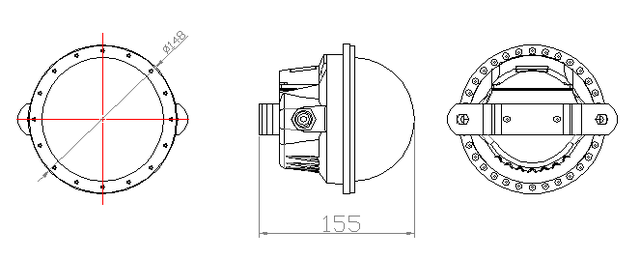

　　图2 S2082外形示意图

　　l照明灯工作原理：照明灯正常处于熄灭状态，当发生紧急情况时，转入应急状态，应急状态时常亮。 二、安装与布线

　　警告：安装设备之前，请切断回路的电源。电线接头需要进行防水、绝缘处理。

　　安装示意图。

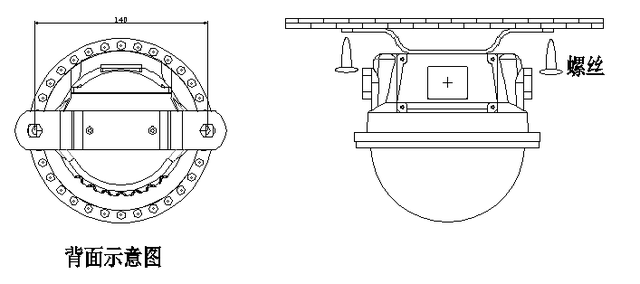

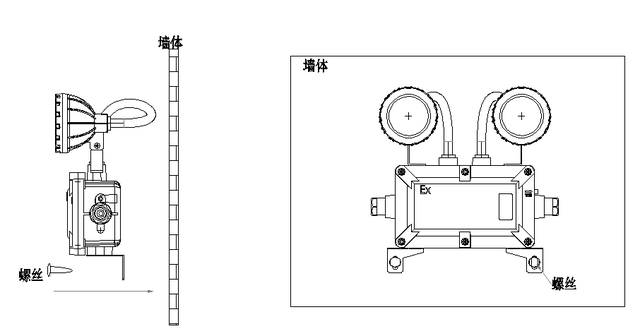

　　图3照明灯安装示意图

　　l接线说明：WLE(1~8)、WLE—：信号总线，无极性。

　　l布线要求：推荐使用截面积≥2.5mm2的RV型铜线。布线应与动力电缆、高低压配电电缆等不同电压等级的电缆分开布置，不能布设在同一穿线管或线槽内。 三、测试与日常维护

　　警告：待全部设备都安装完毕后再接通电源。(需检测确定线路没有接地现象方可通电)

　　l照明灯安装结束后必须进行测试，使用过程中每年至少进行一次测试。

　　l照明灯在进行测试之前，应通知有关管理部门，系统将进行维护，会因此而临时停止工作。同时应切断将进行维护的区域或系统的逻辑控制功能，以免造成不必要的报警联动。

　　l照明灯注册后，通过主机对之启动、停动，照明灯应能按主机指令执行。

　　l测试结束后，通过主机复位照明灯，并通知有关管理部门系统恢复正常。

　　l在测试过程中不合格的照明灯检验其连接线是否正常，然后再进行测试，如仍不能通过测试则应返回维修。

　　l光源更换方法：断开灯具连线，打开外壳，将损坏光源从电路板拆下，将正常光源接入电路板，装配好外壳，接通灯具连线。 四、应用方法

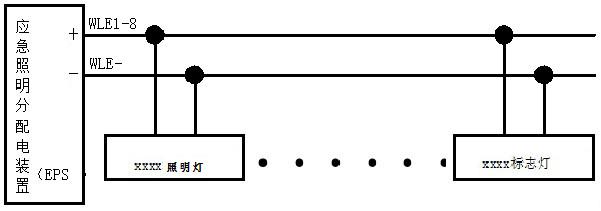

　　照明灯与应急照明分配电装置连接，实现应急状态照明的作用。应急照明分配电装置有多组端口，下图以第一组端口为例。

　　注意：

　　l同一个应急照明分配电装置各个端口的灯具地址不能重复。

　　总线电压要在灯具点亮的情况下高于灯具最小工作电压，否则灯具启动后，电缆压降过大将会造成灯具不能正常工作并影响通信

五、报废

　　产品报废应按GB 29837《火灾探测报警产品的维修保养与报废》执行。火灾探测报警产品使用寿命一般不超过12年，可燃气体探测器中气敏元件、光纤产品中激光器件的使用寿命不超过5年。产品达到使用寿命时，一般应报废。若继续使用，产品的使用或管理方应按该标准有关要求每年进行检测和试验，并进行系统性能测试，所有检测、试验和测试结果均合格后方可继续使用。
